YOLOv5

YOLOv5​

本教程将引导你如何通过 CPU 或 NPU 在 RevyOS 系统上运行 YOLOv5 模型。

初始环境配置

在按照本教程操作前，请确保你已经完成了环境配置部分的内容。

示例代码获取​

本教程配套的示例代码已更新到 Github 中，使用 git 命令将其克隆到本地。

$ git clone https://github.com/zhangwm-pt/lpi4a-example.git

适用于本教程的代码位于 detection/yolov5 目录下。

模型获取​

本教程中使用的模型来自 yolov5 模型仓库，可通过其 export.py 脚本导出。

$ git clone https://github.com/ultralytics/yolov5.git
$ cd yolov5
$ pip3 install ultralytics
$ python3 export.py --weights yolov5n.pt --include onnx --imgsz 384 640
关于 Github 的网络代理

如果你在中国大陆访问 GitHub 时遇到网络问题，可以考虑使用网络代理工具来加速访问。

转换和编译模型​

环境配置完成后，即可使用 HHB 编译模型为 c920 上的可执行程序。

本教程中使用的检测模型是 yolov5n，针对 yolov5n，hhb 命令中截取到最后的卷积层为止，卷积层之后的后处理，交由示例中已准备好的 yolov5n.c 文件处理。

进入 detection/yolov5 目录，执行以下命令：

$ hhb -D --model-file yolov5n.onnx --data-scale-div 255 \
    --board th1520 --input-name "images" --output-name \
    "/model.24/m.0/Conv_output_0;/model.24/m.1/Conv_output_0;/model.24/m.2/Conv_output_0" \
    --input-shape "1 3 384 640" --calibrate-dataset kite.jpg  \
    --quantization-scheme "int8_asym"
关于参数
  • -D：指定 HHB 流程执行到生成可执行文件的阶段为止
  • --model-file：指定输入模型文件
  • --data-mean：指定均值
  • --data-scale：指定缩放值
  • --board：指定目标平台为 C920（CPU） 或 TH1520（NPU)
  • --input-name： 模型的输入 tensor 名
  • --output-name：模型的输出 tensor 名
  • --input-shape：模型的输入 tensor 形状
  • --postprocess：指定 HHB 生成的胶水代码的后处理行为。save_and_top5 表示保存输出结果，并且打印 top5 结果
  • --quantization-scheme：指定量化类型

你可以通过运行 hhb --help 查看所有可用的参数和选项。

关于 HHB 生成的文件

命令执行完成后，会在当前目录生成 hhb_out 子目录，里面的包括了 hhb_runtime model.c 等多个文件：

  • hhb.bm：HHB 的模型文件，包括了量化后的权重数据等信息
  • hhb_runtime：适用于开发板的可执行文件，由目录中的C文件编译而成
  • main.c：HHB 生成的示例程序的参考入口
  • model.c：HHB 模型结构表示文件，与模型结构相关
  • model.params：模型权重文件
  • io.c：HHB 生成的示例程序，包含读写文件的辅助函数
  • io.h：HHB 生成的示例程序，包含读写文件的辅助函数声明
  • process.c：HHB 生成的示例程序，包含图像预处理函数
  • process.h：HHB 生成的示例程序，包含图像预处理函数声明

gcc 编译后处理​

本教程中，使用了 c 代码实现模型的后半部分和 NMS，后处理输出图片对应的检测结果。

$ riscv64-unknown-linux-gnu-gcc yolov5n.c -o yolov5n_example hhb_out/io.c \
    hhb_out/model.c -Wl,--gc-sections -O2 -g -mabi=lp64d -I hhb_out/ -L \
    /usr/local/lib/python3.8/dist-packages/hhb/install_nn2/th1520/lib/ \
    -lshl -L /usr/local/lib/python3.8/dist-packages/hhb/prebuilt/decode/install/lib/rv \
    -L /usr/local/lib/python3.8/dist-packages/hhb/prebuilt/runtime/riscv_linux \
    -lprebuilt_runtime -ljpeg -lpng -lz -lstdc++ -lm -I \
    /usr/local/lib/python3.8/dist-packages/hhb/install_nn2/th1520/include/ -mabi=lp64d \
    -march=rv64gcv0p7_zfh_xtheadc -Wl,-unresolved-symbols=ignore-in-shared-libs -I \
    /usr/local/lib/python3.8/dist-packages/hhb/install_nn2/th1520/include/shl_public/ \
    -I /usr/local/lib/python3.8/dist-packages/hhb/install_nn2/th1520/include/csinn/

本教程的示例代码中链接了 shl 库，比如 shl 的安装目录在 /usr/local/lib/python3.8/dist-packages/shl。

选项说明
  • -Ihhb_out -I/usr/local/lib/python3.8/dist-packages/shl/install_nn2/c920/include/：头文件的搜索路径，指定到 shl 的头文件路径
  • -L/usr/local/lib/python3.8/dist-packages/shl/install_nn2/c920/lib：库的搜索路径，指定到预编译好的 shl 的二进制库路径
  • -static：指定为静态链接
  • -o yolov5n_example：指定生成名为 yolov5n_example 的可执行文件

编译命令正确执行完成后会在示例目录生成 yolov5n_example 文件。

执行​

交叉编译完成后，即可将程序执行所需的文件复制到开发板的目录中。

以开发板 ip 为 10.63.x.x，使用 /demo 目录为例，主机上将示例程序的目录通过 scp 复制到目录中：

scp -r yolov5n th1520@10.63.x.x:/demo/

linux 命令行执行时，开发板的命令行终端上，到示例目录执行命令。执行完成后，会在终端上提示执行到的各个阶段：

  1. 预处理：将原图填充缩放到 384 * 640 的大小
  2. 模型执行和后处理：执行模型推理，并做 nms 等后处理
  3. 画框：将检测结果画在 384 * 640 尺寸的图上，并输出新图片
执行需要的文件
  • kite.jpg：输入图片
  • image_preprocessed.bin：预处理阶段，根据输入图片生成的中间结果
  • yolov5n_example：模型执行阶段使用的文件，由x86主机上 gcc 编译生成
  • hhb_out/hhb.bm：模型执行阶段使用的文件，由x86主机上 HHB 生成
  • detect.txt：后处理阶段的输出文件，包括了图片中检测出来的 4 个目标
  • kite_result.jpg：输出图片，将检测框加入到输入图上的结果

参考结果​

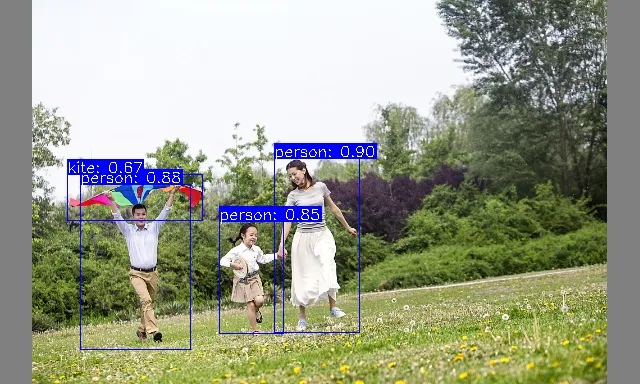

本教程中输入如下图，是一个一家三口放风筝的图片，预期 yolov5 的检测结果是检测到三个人和一个风筝。 输入图像 检测图像

示例正常执行时，会有类似如下打印：

$ python3 inference.py
 ********** preprocess image **********
 ******* run yolov5 and postprocess *******
INFO: NNA clock:1001624 [kHz]
INFO: Heap :anonymous (0x2)
INFO: Heap :dmabuf (0x2)
INFO: Heap :unified (0x5)
WARNING: Mapping to the on chip ram failed (128 > 0), continuing...
FATAL: Importing 737280 bytes of CPU memory has failed (Invalid argument)
Run graph execution time: 11.96299ms, FPS=83.59
detect num: 4
id:     label   score           x1              y1              x2              y2
[0]:    0       0.895277        273.492188      161.245056      359.559814      330.644257
[1]:    0       0.887368        79.860062       179.181244      190.755692      354.304474
[2]:    0       0.815214        222.054565      224.477600      279.828979      333.717285
[3]:    33      0.563324        67.625580       173.948883      201.687988      219.065765
 ********** draw bbox **********
[273.492188, 161.245056, 359.559814, 330.644257, 0.895277, 0]
[79.860062, 179.181244, 190.755692, 354.304474, 0.887368, 0]
[222.054565, 224.4776, 279.828979, 333.717285, 0.815214, 0]
[67.62558, 173.948883, 201.687988, 219.065765, 0.563324, 33]
